1.概述

建立独立的功能完善的污水泵站自动化控制系统，实现泵站内各种设备的自动运行，泵站自动控制系统根据集污池内污水液位，对泵站的启闭机、潜水泵、格栅粉碎机等设备进行控制。本系统采用德国西门子s7 200系列plc与ABB变频控制柜等配套外围设备构成的泵站自动控制系统，从而实现污水泵站的自动运行控制功能。

2.系统组成
监控计算机、PLC、阀门、水泵、超声波计、浮球位计等现场设备组成。

3.控制工艺
从污水总管排放过来的污水中的固体垃圾，先通过粗格栅将比较大的垃圾过滤掉，然后将粗格栅没有过滤掉的细小垃圾通过格栅粉碎机将其粉碎，再排放到集污池内，当水位达到一定值时，启动污水泵将污水排出。

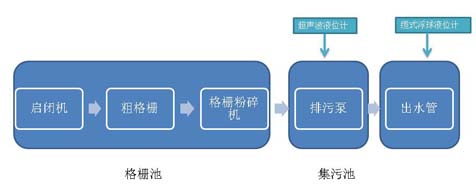

4污水泵站控制工艺图


5．PLC控制说明
5.1水泵控制要求
集污池内水位达到高程18.65米时开启一台泵，水位达到高程19.3米时开启两台泵，运行时，在最低水位高程18.00米时水泵停止运行。旱季时水泵在低频段运行，雨季时水泵在高频段运行。当集污池内水位超过高程22.5米时，关闭进水闸门，水泵停止运行。
5.2格栅粉碎机控制要求
本系统共有2台格栅粉碎机分别安装在2个污水进水口。每台格栅粉碎机通过时间定时器来控制器启停，根据污水内垃圾过多少，确定格栅粉碎机的启停时间的长短。本工程要求每间隔3个小时启动一次格栅粉碎机，然后再停止3个小时再启动一次。如此依次循环进行。
5.3启闭机控制要求
启闭机平时要求一直处于开启状态，当水位超过最高限定水位时，才关闭启闭机。

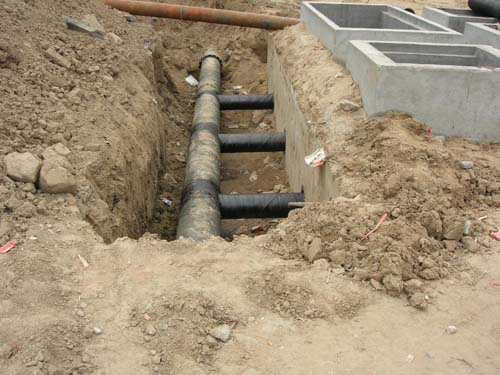

6.施工现场图片

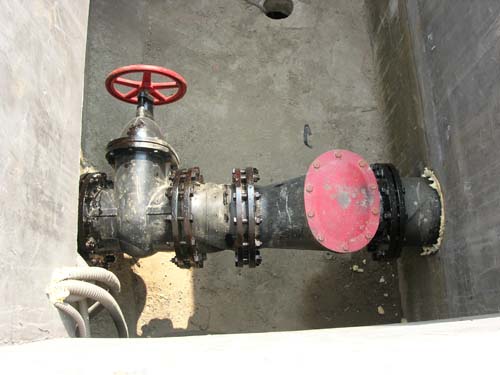

                                         阀门及截止阀

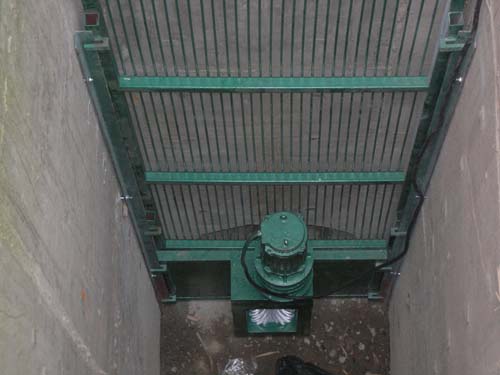

                                      格栅粉碎机

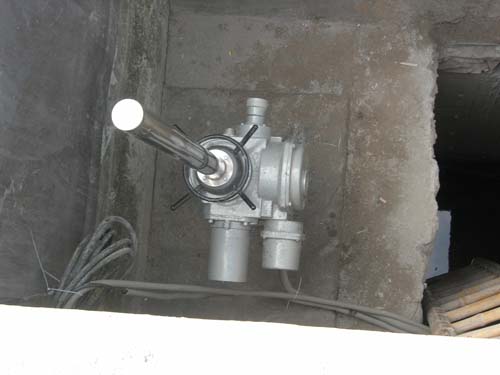

                                              启闭机
