一、概述

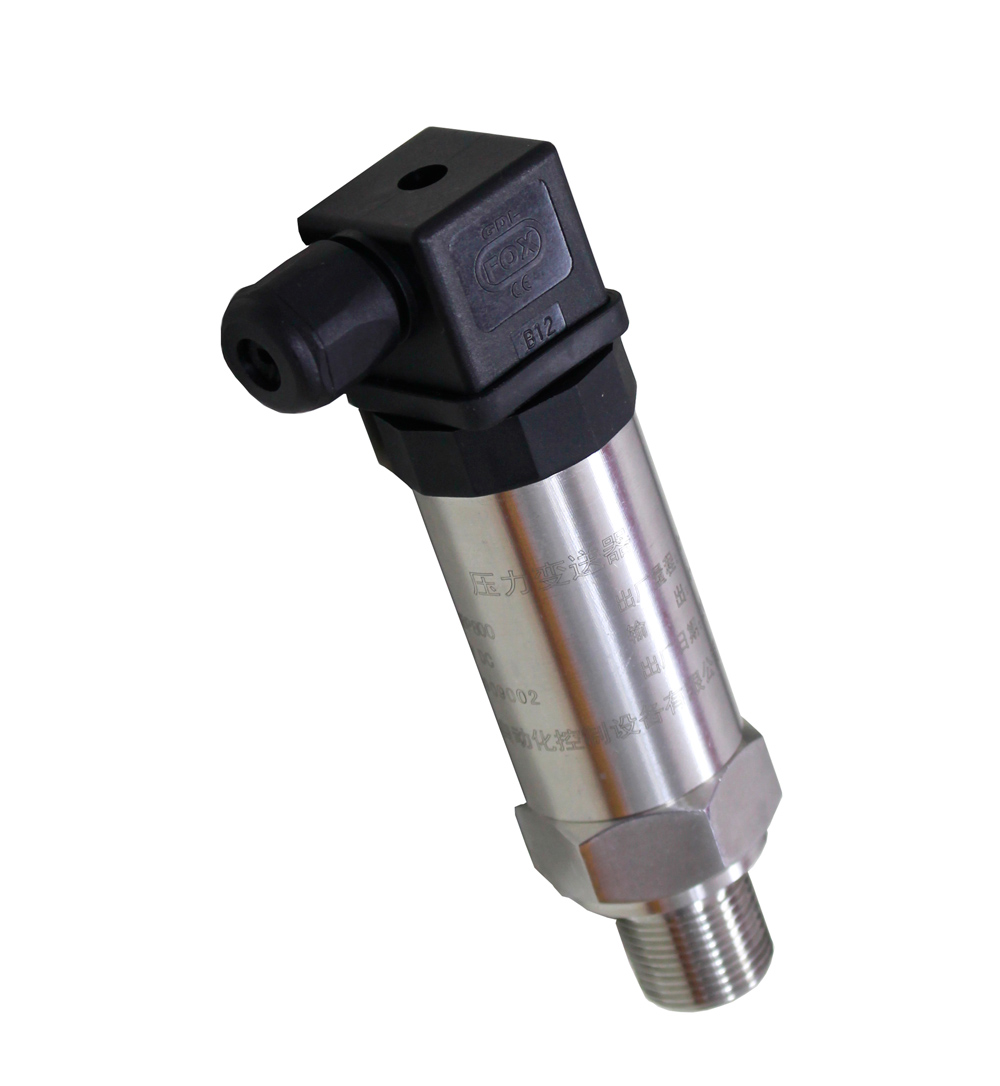

扩散硅一体化压力变送器采用高性能的硅压阻式压力充油芯体，通过专用集成电路将传感器毫伏信号转换成标准4-20mA电流信号，它由高稳定的硅压阻式压力传感器配合高性能专用放大电路，外装不锈钢壳体组

成。一体化压力变送器产品体积小、重量轻、全不锈钢密封，可在腐蚀性环境中工作。该产品安装方便简洁，具有极高的抗振和抗冲击性能，可广泛应用于船舶、石油、化工、电力、冶金等行业技术参数流体压

力的检测及控制。

二、特点                                                      应用

最小测量范围0-1KPa以上                        工业现场过程压力检测与控制

最大测量范围0-32 MPa                             实验室压力校验系统

直接过程连接勿需安装支架                      航海及船舶制造

零点、量程外部连续可调                          航空及飞机制造

防雷击、防射频干扰                                  空分设备及热电机组

带现场指示表                                             能源管理系统

本质安全防爆或隔爆                                 液位测量及供水系统

体积小、外观美观、性价比高                 液压、气动控制系统

高精度、高稳定性、高可靠性

三、电气连接方法

1、接电缆穿过压线螺母与赫斯曼插头连接，接线端子1接电源正端，接线端子2接电源负端。

2、拧紧压线螺母以固定电缆线。

3、安全区与爆炸环境之间通过安全限能器连接，连接方式请参考安全限能器使用说明书。

4、安全栅与变送器之间的连接电缆的分布电容和分布电感不超过0.04uF和2mH。
