涡轮式流量计

1.概述

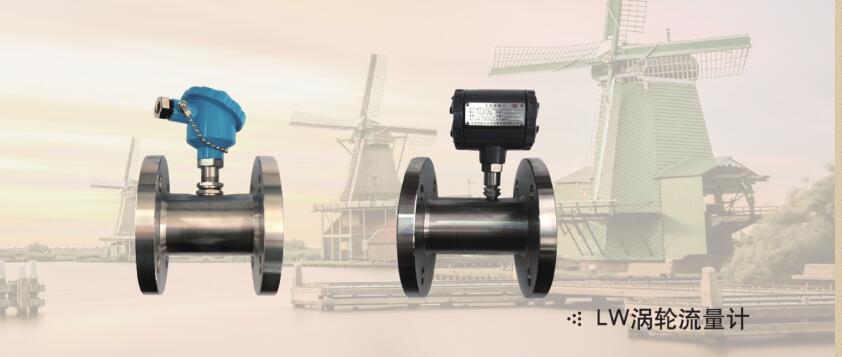

        LW型液体涡轮流量计由涡轮流量传感器与接收电脉冲信号的智能显示仪表组成。涡轮及轴承均选用耐磨的硬质合金制造而成，用来测量封闭管道中低粘度液体的瞬时体积流量和总量，在石油、化工、冶金、航空和科研等部门获得广泛应用。
2.工作原理
        当被测液体流轻传感器时，流体冲击叶轮叶片，使叶轮旋转，叶轮转动周期性的改变磁电感应转换系统中的磁阻值，使通过线圈的磁通量发生周期性地变化，因而在线圈内感应转换系统中的磁阻值，使通过线圈的磁通量发生周期性地变化，因而在线圈内感应出电脉冲信号。在一定的流量范围下，叶轮转速与流体成正比，即电脉冲数量与流量成正比。该脉冲信号经放大器放大后送至二次仪表进行流量和总量的显示或积算。
3.基本结构
       传感器的基本结构主要由壳体、前导向架、轴、叶轮、后导向架和带磁电感应转换器的放大器等组成。前、后导向架安装在壳体中，轴安装在导向架上，导向架上有几片呈辐射的整流片，当流体流过时基本上沿着平行于轴线的方向流动。前、后导向架由压紧圈固定在壳体上，叶轮上均匀分布着叶片，流体流过时冲击叶片使叶轮产生转动。
4.技术参数
     工作电压：24VDC或者锂电池供电
     输出信号：脉冲、4-20mA
     精度等级：0.5、1.0级
     环境温度：-20~50℃
     介质温度：-20~120℃
     防护等级：IP65
     防爆等级：dⅡBT4
     智能表头：7位LCD显示瞬时流量和累计流量
     锂电池容量：3V可连续工作5年以上
     通讯接口：RS485/RS232
     环境湿度:0～95%RH
     重复性：0.1%
     智能表头带掉电保护，仪表参数可记忆保存10年以上
     口径4~10mm只适用于液体流量测量。
