1．工程概况
龙江水电站枢纽工程施工现场位于云南省昆明市德宏芒市。为了保证龙江水电站枢纽工程施工现场正常的工作秩序，进一步加强龙江水电站枢纽工程施工安全和施工质量管理工作。我们对龙江水电站枢纽工程施工现场进行现场勘察后，提出一套视频监视系统设计方案。
2.工程设计说明
一期工程将主要对龙江水电站枢纽工程施工现场生产进度情况进行视频监视。前端摄像机点位布设，力求全面监视施工现场的情况，从不同角度对施工现场的施工情况进行监视，监控中心设在水电站大坝部。
二期工程将对生活营地的生活区和办公区进行视频监视。届时将水电站的大坝部做为水电站施工现场视频监视系统分控管理站，生活营地的监视管理中心作为主控管理站。分控管理站的视频图像和数据全部上传到生活营地的的主控管理中心，在生活营地主控管理中心可以实现观看水电站施工现场的图像。同时，在生活营地将建设一套网络视频管理系统，为办公楼的相关的管理人员在自己的计算机上，通过网络监控软件，调用施工现场图像，使管理人员在办公楼内就能观察到水电站现场的施工情况。前端摄像机采集的视频图像信号，均通过数字硬盘录像机进行存储，配置4块1T数字硬盘，保证图像存储时间可达到10天左右。
3.摄像机的布设位置

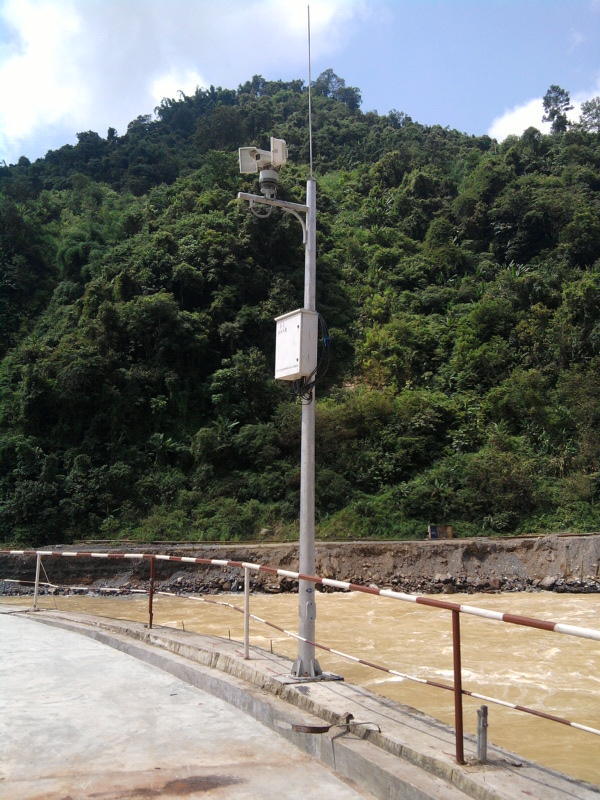

根据对现场环境的实地勘察，以尽量覆盖水电站施工现场的要求为前提。本工程在水电站施工现场的不同角度设置图像信号采集点位，共设有14个监控部位。
摄像机点位现场布置情况及监视部位说明如下：
875路坝前左侧 1个点（监视右坝肩施工现场）
875岩埂 2个点（监视左岸坝段、河床及上游围堰施工现场）
上坝公路水池边 1个点（监视主厂房施工现场）
导流洞施工支洞 2个点（监视主厂房、消能塘坝段施工现场）
缆车机机房 1个点（监视右岸坝段施工现场）
营地生活区 7个点 (监视营地生活区)
4.主控系统的设备
4.1图像记录设备
录像机是把现场图像进行记录，以便事后查询、取证使用的设备，主要分为磁带录像机和硬盘录像机两种。
本系统采用1台16路嵌入式数字硬盘录像机，将前端摄像机采集的视频信号进行记录，每台硬盘录像机配置4块1T数字硬盘，存储图像。存储时间可以达到10天左右。
4.2图像显示设备
本工程设计在大坝部的工作台上放置1台21"专业监视器，1台三维控制键盘，配合数字硬盘录像机对摄像机进行管理。
5.图像与控制信号传输
根据设计的要求及相关规范，结合我们的设计施工经验，在仔细考察现场情况后，本系统设计为控制信号传输采用RVVP2*1.0铜线、视频信号传输采用SYV75-5同轴电缆和单模光纤相结合质的传输方式，本工程线缆敷设采用架空和直埋相结合的线缆敷设方法。
6.系统接地与防雷设计
龙江水电站枢纽工程施工现场的每台摄像机均配备一台三合一型防雷器，以防雷电损坏电子设备。
7.系统设备的供电
根据水电站施工现场的实际情况，水电站施工现场的摄像机电源采用就地供电的方式。
