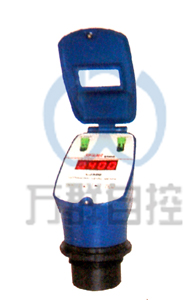

CJ系列超声波液(物)位计

1.概述
超声波液/物位计工作原理
       就是通过一个可以发射能量波（一般为脉冲信号）的装置发射能量波，能量波遇到障碍物反射，由一个接收装置接收反射信号。根据测量能量波运动过程的时间差来确定物位变化情况。由电子装置对微波信号进行处理，最终转化成与物位相关的电信号。
      一次探头向被测介质表面发射超声波脉冲信号，超声波在传输过程中遇到被测介质（障碍物）后反射，反射回来的超声波信号通过电子模块检测，通过专用软件加以处理，分析发射超声波和回波的时间差，结合超声波的传播速度，可以精确计算出超声波传播的路程，进而可以反映出物位的情况。
      超声波液/物位计适用范围及特点
      本产品适用国外先进技术的科技成果，具有设计合理、性能优良、安装方便的特点。电子模块部分的微处理单元强大的分析能力，可以优化正确的回波，并将错误或虚假的回波加以排除，从而可以得出精确的数值。同时，本产品性能稳定，价格低廉，精度高，具有模拟量，开关量及数字信号同时输出功能，防水外壳，适用于一般场合的液物位检测。其主要芯片采用飞利普工业级单片机，数字温度补偿和相关专用集成电路，抗干扰性强，可任意（自定义设定）设置上下限及在线输出调节，并带有现场显示，模拟量，开关量输出，可方便与主机连接。

2.技术参数
供电电压：220VAC或24VDC
输    出：4～20mA、RS485
2个或4个报警点
量    程：0～40m任选
精    度：0.5％、0.25％
盲    区：0.3～0.5m
介质温度：-25～80℃
环境温度：-25～50℃
防护等级：IP65
功    耗：<10VA
耐    压：<500kPa

3.安装要求
  (1) 传感器和最高物位之间距离应大于盲区，并保证传感器轴线垂直于被测物面
  (2) 安装位置尽可能远离噪声源
  (3) 应保证传感器发射角的存在，距器壁的距离L≥0.12×量程，测量时应避开入料口
  (4) 测量范围内不应有障碍物，以防造成回波干扰

4.产品选型（CJ-）

结构形式：
                 200- 一体式 0.25级 两线制 盲区 0.3-0.6m
                 700- 一体式 0.25级 两线制  两点报警 盲区 0.3-1m
                 400- 一体式 0.5级 四线制  两点报警 盲区 0.3-1m
测量范围：
                  5       0-5m
                 10      0-10m
                 15      0-15m          (不含CJ200)
                 20      0-20m          (不含CJ200)
                 40      0-40m          (不含CJ400)
输出方式：

                S0      1-20mA
                S1       RS485          (不含CJ200)
                S2       4-20mA  RS485  (不含CJ200)
供电电压：
                V0      220VAC (不含CJ200)
                V1      24VDC
工艺接口：
                M        螺纹
                F         法兰DN80 PN1.0

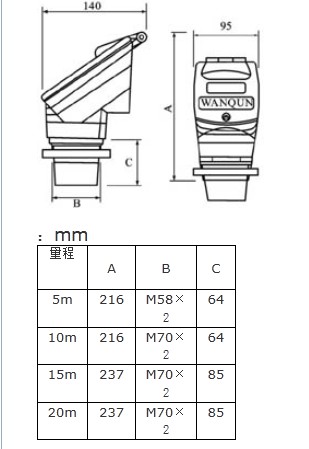

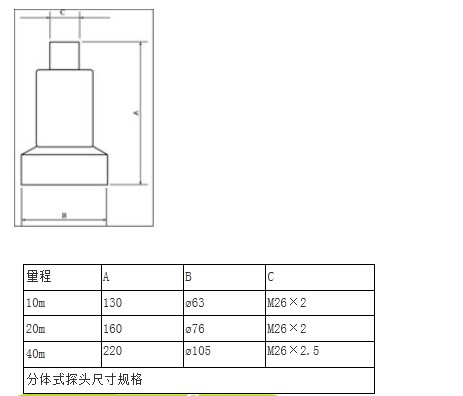

5.分体式尺寸（mm）
