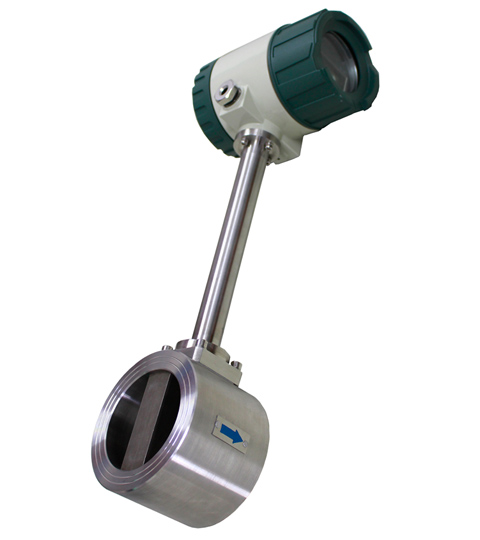

WQLUGB夹装式涡街流量传感器/变送器

    1.用 途：测量DN25～300mm内径工业管道的液体、气体或蒸汽的流量。在危险场所使用时，应选择防爆结构的传感器。
    2.原 理：压电晶体将卡门旋涡频率转换为与流量成比例的电流或电压脉冲信号，或经F／I转换成4～20mA标准信号。
    3.精度等级：1级
    4.流体温度：-40～300℃或～350℃(高温型)
    5.公称压力：2.5MPa或4.OMPa(特殊为6.9MPa)
    6.工作电源：24VDC
    7.本体材质：1Grl8Ni9Ti，316L
    8.防护等级：IP65
    9.防爆等级：dIIBT4(隔爆) iaIICT5(本安型) 关联设备：LJ9200系列安全栅
   10.测量范围：见表1、表2、表3

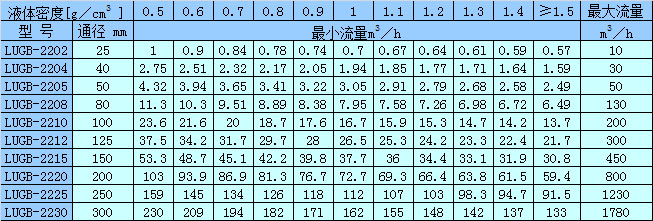

表1 液体—以密度为基准的流量范围

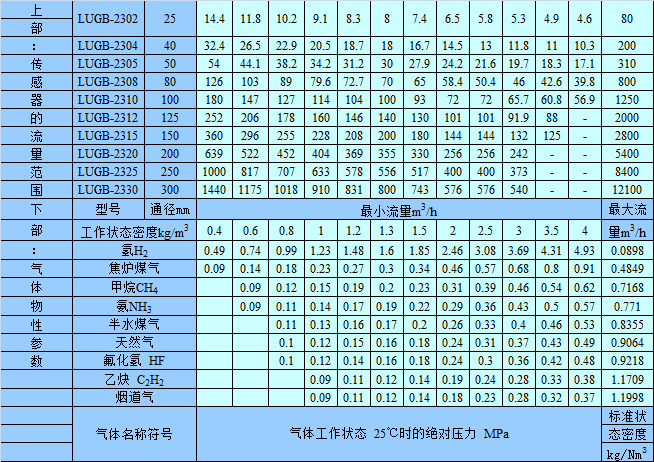

表2 气体的流量范围

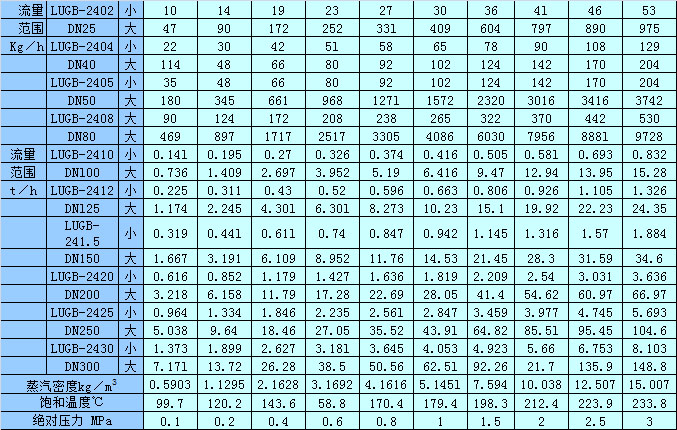

表3  蒸汽的流量范围

注： 1．表中流量值为工作状态数值，若对象是标准状态单位(Nm³／h)，应换算后再查对。
        2．蒸汽一包括饱和蒸气与过热蒸汽
        a．对于饱和蒸汽，可按其绝对压力和管径，在表 3中查出其流量范围。
       举例：求 DN80mm，绝对压力为 0.5MPa 饱和蒸汽的流量范围是多少?
       解：查表 3 中 DN80mm 行：
       0.4MPa 时：小 172kg／h，大 1717kg／h；
       0.6MPa 时：小 208kg／h，大 2517kg／h，
       补插法，0.5MPa 时：小 190kg／h，大 2117kg/h 故流量范围是 190～2117kg／h。
       b．对于过热蒸汽，可根据管径和过热蒸汽的密度，在表 3 中查出最接近该密度值一行，得到接近的流量范围，并按比例计算实际的流量范围。
       举例：DNl00mm，温度 250℃，绝对压力 1.0MPa的过热蒸汽，其密度 4.2087kg／m³，求 涡街流量传感器的测量范围。
       解：查表 3，与密度 4.2087kg／m³，最接近的是 4.1616kg／m³，由此垂直向上至DNl00mm 横行，查       得接近的流量值：小 0.374t／h；大 5.190t／h，并据此按比例计算其实际流量如下：
       最小实际流量＝0.374×4.2087÷4.1616＝0.378t／h
       最大实际流量＝5.190×4.2087÷4.1616＝5.2487t／h
       故该传感器具体的测量范围是 0.378～5.249t／h
