WQLD305l系列压力／压差变送器

WQLD3051系列压力变送器是万群公司最新推出的高精度智能型产品，核心部件均为国外原装进口，可以同便携式电脑、DCS及符合HART协议的手操器相互通讯、性能同国外知名品牌相当，而价格只有国外产品的一半，是现场要求高精度测量的选择.

1.性能指标

精    度：土0.075％、土0.04％  量程比100：1

供电电压：10～45VDC、标准24VDC

输    出：4～20mA二线制带基于HART数字通讯协议

负载能力：R≤50×(V-12) Ω、V为供电电压

通讯负载：大于或等于250Ω回路电阻

环境温度：-40～85℃ 相对温度0～100％

接液温度：-40～100℃

启动时间：3秒内达到出厂指标

防护等级：IP65／IP67

防爆等级：dIICT6隔爆，iaIICT4本安

雷击场合承载：最大6000A (1×400us) 反复1000A (1×400us)100次，应同避雷器配合作用。

2.机械性能

接线盒：铸铝合金

过程材料：316L、HB／HC、蒙乃尔、钽

接液O型环：PTFE

工艺接口：½-14NPT、¼-18NPT

电器接口：½-14NPT

 3.压力类型图

 图一(T型)

      图二 (M．A型)

图三（J．D型）

图四(L型)

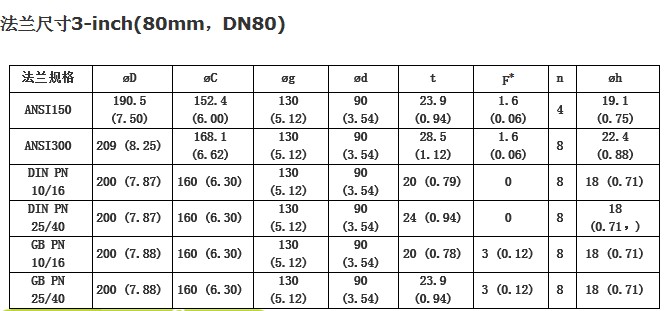

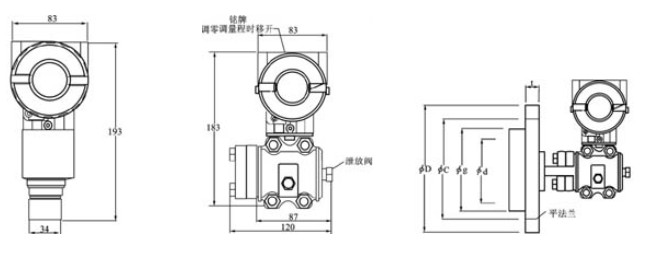

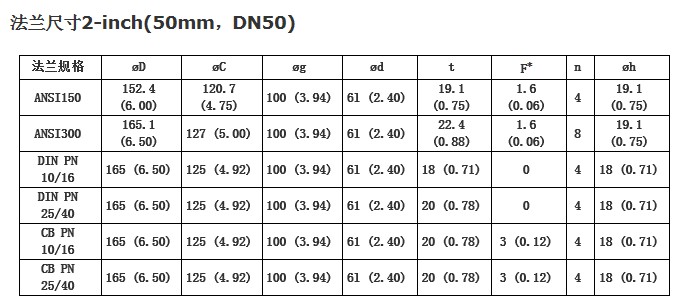

4.外型尺寸
