WQll51／3351压力／压差变送器

WQll51／3351系列电容式变送器是本公司引进国外先进制造技术和设备，并吸取了国外同类产品的先进工艺，变送器电子元器件和关键零部件均选用国际上高质量产品，并以最优惠的价格供应国内外用户，深受广大用户欢迎，适用于要求精度0.2级以下的场合。

1.工作原理

被测介质的两种压力通入高、低两压力室，作用在δ元件(即敏感元件)的两侧隔离膜片上，通过隔离膜片和δ元件内的填充液传送到预张紧的测量膜片两侧。测量膜片与两侧绝缘体上的电极各组成一个电容器，在无压力通入或两侧压力均等时测量膜片处于中间位置，两侧两电容器的电容量相等。当两侧压力不一致时，致使测量膜片产生位移，其位移量和压力差成正比，故两侧电容量就不等。通过检测，放大转换成4～20mADC的二线制电流信号。压力变送器和绝对压力变送器的工作原理和差压变送器相同，所不同的是低压室压力是大气压或真空。
2.功能规范

使用对象：液体、气体和蒸汽。

测量范围：见型号规格表

输出信号：4～20mADC。智能型4～20mA输出回路叠加HART协议

供电电源：供电电源为12～45VDC，带LCD数字显示器为15～45VDC，一般工作电源为24VDC。

负    载：与供电电源有关，在某一电源电压时带负载能力见图2，负载阻抗R与电源电压V关系式为 R≤50(V-12) Ω

指示器：现场输出指示有电流表，线性指示0～100％和平方根指示0～10％；3½位LCD液晶显示器，字高13mm，输出按百分数显示或测量值显示。

防爆：本公司生产两种防爆类别变送器，由国家级仪表防爆安全监督检查站(NEPSl)-上海工业自动化仪表研究所鉴定认可：a．隔爆型  dⅡBT4    b．本质安全型  iaⅡCT6

量程和零位：外部连续可调。

正负迁移：差压变送器：最大正迁移量为500％，最大负迁移量为600％；

压力变送器：最大正迁移量为500％，最大负迁移量不大于大气压；

绝对压力：只可正迁移，最大正迁移为500％；

环境温度范围：一般变送器-25℃～+70℃；带现场显示器-15℃～+70℃；

贮藏温度：-40℃～+100℃

过载压力：不超过规定压力的1.15倍，变送器不会损坏；

容积变化量：小于0.16cm3

阻尼时间：在0.2～1.67秒内连续可调，微、低差压和法兰变送器，阻尼时间较大些；

启动时间：2秒，不需要预热；

防护等级：IP65

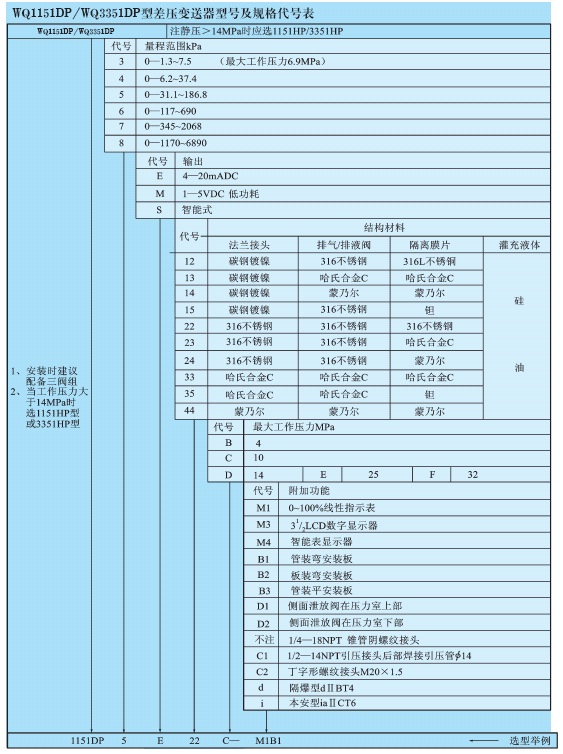

WQll51／3351压力／压差变送器型号规格表:
